Простой тахометр — своими руками

Некоторые автолюбители так привыкают к тахометру, что при замене авто, в котором нет тахометра, чувствуют себя очень неуютно. Тахометр помогает правильно отрегулировать двигатель, уменьшить расход бензина, увеличить общий ресурс двигателя и приучится правильно водить автомобиль. Существуют готовые покупные тахометры, но цена обычно довольно высока. Есть сложные и простые схемы автомобильных тахометров. по которым тахометр можно сделать самому. Предлагаю простые схемы тахометров .

Первый вариант простого тахометра.

Для измерения числа оборотов используются импульсы прерывателя или напряжение от свечи, так как их частота линейно связана с частотой вращения вала двигателя автомобиля. Можно также обеспечить индуктивную связь с этой цепью, что и сделано в приборе, схема которого представлена на рисунке.

Как сделать тахометр своими руками

Основой схемы этого тахометра является одновибратор (DA1), запуск которого производят импульсы от работающей системы зажигания автомобиля, наведенные в катушке L1. Входная клемма Х1 может использоваться для настройки тахометра или же для подачи сигнала с прерывателя, как это показано пунктиром. Для четырехцилиндрового 4-тактного двигателя, имеющего 3000 об/мин, частота прерывания составит 100 Гц, а для 1500 об/мин — 50 Гц, что позволяет просто калибровать прибор по частоте сети.

Импульсы с выхода 3 микросхемы DA1 поступают на стрелочный индикатор — миллиамперметр РА1, который их интегрирует и показывает действующее напряжение в цепи. Атак как длительность у всех импульсов на выходе одновибратора одинаковая, напряжение, которое покажет прибор, будет пропорционально частоте образования искр. Шкалу РА1 можно проградуировать в частоте вращения вала (обороты в минуту). В качестве датчика (катушки L1) можно использовать магнитную головку от магнитофона, расположенную вблизи от высоковольтной катушки, или же потребуется сделать намотку на проводе, идущем от катушки зажигания к распределителю (укрепляется изоляционной лентой). Для защиты входа микросхемы от высоковольтных выбросов напряжения в качестве VD2 лучше использовать TVS-диод на напряжение ограничения 12 В. В качестве индикатора также можно использовать магнитофонный индикатор уровня сигнала или любой аналогичный прибор.

Следующая схема простого автомобильного тахометра.
Для изготовления тахометра понадобится опять таки крупный индикатор уровня записи от магнитофона (м476З). Заметьте, данная схема очень простая, это вроде выпрямителя-интегратора импульсов, которые поступают от прерывателя системы зажигания автомобиля. Обратите внимание, что высшая отметка шкалы составляет 6000 оборотов в минуту.

Как сделать тахометр своими руками
Импульсное напряжение, поступающее на конденсатор С1 через развязывающий резистор R1, устраняет выбросы напряжения на спаде и фронте. После чего идёт параметрический стабилизатор на R2 VD1, он ограничивает амплитуду данных импульсов. В дифференцирующую цепь входит конденсатор C2. Данная цепь является преобразователем переменного напряжения, имеющего прямоугольную форму в короткие импульсы. В итоге параметры данных импульсов не влияют на амплитуду и длительность входных импульсов, поэтому при изменении частоты вращения меняется только их частота. Конденсатор C2 заряжается с помощью выпрямительного моста, а разряжается с помощью резисторов R1 и R2. Некоторая часть разрядного и зарядного токов конденсатора C2 протекает сквозь измерительный прибор, в результате чего происходит отклонение стрелки. Благодаря инерционности механизма работа выполняется непрерывно.
Этот тахометр можно разместить в любом удобном месте приборной панели автомобиля. Советуем вам воспользоваться индикатором с подсветкой, либо же установите в его корпус небольшую лампочку, что очень положительно скажется на восприятие показаний в темное время суток.
Чтобы наладить прибор понадобится другой автомобильный тахометр. С его помощью Вы сможете отградуировать изготовленный самодельный автомобильный тахометр. Если у Вас нет в наличии другого тахометра, можете воспользоваться генератором прямоугольных импульсов с изменяемой частотой была в пределах 25 — 200 Гц, и амплитудой 15 — 20 В.

Еще одна простая схема автомобильного тахометра. Прибор предназначен для измерения частоты вращения коленчатого вала карбюраторных двигателей с системой электрооборудования, у которой минус аккумуляторной батареи соединен с корпусом.

Как сделать тахометр своими руками
Основой схемы является формирователь одиночных импульсов, собранный на микросхеме CD4007 (отечественный аналог — К176ЛП1). Формирователь запускается положительными импульсами, возникающими в момент размыкания контактов прерывателя. Индикатор РА1, подключенный к выходу формирователя через ограничивающий резистор R5, измеряет напряжение на измерительном конденсаторе С1, которое пропорционально частоте входных импульсов с точностью не хуже 1. 2% — Частота следования импульсов в 30 раз меньше частоты вращения коленчатого вала четырехтактного двигателя.

И в завершении, еще одна простая схема тахометра для мотоцикла или мопеда. Тахометр предназначен для работы с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин.
Схема тахометра

Принцип действия прибора. В исходном состоянии транзистор VT1 закрыт, а VT2 открыт. В это время левая (по схеме) обкладка конденсатора С 5 соединена через небольшое сопротивление открытого транзистора VT2 с шиной +5 В. Ток в это время через микроамперметр РА1 не идет. При первом отрицательном полупериоде переменного напряжения, поданного на вход тахометра, транзистор VT1 открывается, а VT2 закрывается. В это время С5 быстро заряжается через микроамперметр РА1, VD3 и R5.
При положительном полупериоде входного напряжения VT1 закрывается, а VT2 открывается. Теперь С5 разряжается через малое сопротивление открытого VT2 и VD4. При следующем отрицательном полупериоде процесс повторяется аналогично.
Подстроечным резистором R6 устанавливается верхняя граница частоты измеряемого сигнала. Номинал конденсатора С5 подбирается в зависимости от типа двигателя. Чем выше частота оборотов двигателя, тем меньше должна быть емкость конденсатора С5. Правильно собранная схема тахометра наладки не требует. Надо только подстроечным резистором R6 установить максимальные показания тахометра, открыв дроссельную заслонку двигателя до конца.

Схема подключения тахометра к электрооборудованию мотоцикла или мопеда.

Если используется контактное зажигание, вход самодельного тахометра подключается к точке А. Для бесконтактного зажигания — подключаем к точке Б.

Как самостоятельно изготовить тахометр

Тахометр своими руками сегодня можно сделать цифровой, не прибегая при этом к мощным дорогостоящим компонентам. В данной статье мы рассмотрим подобный вариант цифрового тахометра. В нашем случае переключение режимов тахометра будет производиться трехпозиционным переключателем. У тахометра будет два режима работы, отличаться они будут пределами измерений частоты вращения коленвала.

Таким образом, мы сможем контролировать малые обороты с более высокой точностью. Информация будет выводиться на дисплей в приборной панели, состоящий из линейки 12 светодиодов. Измерительный блок представляет собой микросхему сдвоенного триггера DD1. С катушки зажигания импульсы поступают на его ячейки.

После этого с выводов 1 и 13 триггера сигнал уходит в цепь формирователя соответствующих выходных сигналов блока «Ang Out» и «Tah Out». Первый блок несет информацию о времени замыкания контактов, а второй – информацию о частоте вращения коленчатого вала двигателя .

Как сделать тахометр своими руками

Технические характеристики

Напряжение питания [В]. 9—18

Tок потребления не более [мА]. 8

Диапазон выходных напряжений [В]. 0—3

Диапазон измеряемых оборотов [об/мин]

при разомкнутых контактах К1 и К2. 0—2000

при замкнутых контактах К1 и К2. 0—6 000

Диапазон измеряемого времени замкнутого состояния контактов

Схема подключения тахометра к бортовой сети автомобиля:

Как сделать тахометр своими руками

Электрическая схема измерительного блока автомобильного:

Как сделать тахометр своими руками

Плата измерительного блока:

Как сделать тахометр своими руками

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде бегающей точки

Как сделать тахометр своими руками

Как сделать тахометр своими руками

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде светящегося столба.

Как сделать тахометр своими руками

Как сделать тахометр своими руками

Как сделать тахометр своими руками

Цифровой тахометр состоит из узла управления собранных на триггере DD1 и элементов И-НЕ DD2.1, DD2.3, DD2.4; двух генераторов на транзисторах VT1-VT4; входного формирователя импульсов — триггера Шмитта VT5, DD2.2; счетчика импульсов на микросхеме К155ИЕ2; промежуточной памяти на К155ТМ5; дешифратора на КР514ИД2 DD7, DD8 и индикатора HI.

Мультивибратор на первой паре транзисторов КТ315Г задает время измерения, а мультивибратор на VT3, VT4 — рабочий цикл тахометра. В схему цифрового тахометра для исключения мерцания цифр индикатора во время счета добавлена промежуточная память на триггерах. Они синхронизируются сигналом с восьмой ножки DD1, проходящим через конденсатор С4 и DD9.1 для получения требуемой длительности и фазы. Время рабочего цикла можно изменить с помощью резистора R11, а время измерения — подбором сопротивления R7.

Для автомобильного четырехтактного четырехцилиндрового двигателя используется индуктивный датчик. Его легко собрать намотав 50-70 витков провода ПЭЛ 1.0 виток к витку на высоковольтном проводе, от распределителя зажигания до катушки зажигания. Один конец индукционного датчика изолируем, а другой — соединяем со входом тахометра.

Частота импульсов зажигания определяется по формуле: f = 2n/60, где n — число оборотов в минуту вала двигателя.

Если числа оборотов двигателя 3000 то частота будет 100 Гц. Но так как индикатор тахометра должен показывать в это время 3.0, на счетчик должно поступить только 30 импульсов из 100 за секунду. Поэтому время измерения в данном случае устанавливается 0,3 секунды. Время рабочего цикла должно быть в 10-20 раз больше (3-6 с).

Двухразрядный индикатор VQE24 можно заменить — АЛС324Б или АЛС342Б. Все отечественные микросхемы серии 155 можно заменить на соответствующие серий 133, 555, 1533 или их зарубежные аналоги. Если вас заинтересовала эта схема цифрового тахометра то чертеж печатной платы вы можете найти в журнале радио ссылка на который чуть выше.

Как сделать тахометр своими руками

Универсальный цифровой тахометр на микроконтроллере PIC

Устройство подойдет для измерения оборотов любого двигателя. Начиная от мопедного одно цилиндрового двухтактного и заканчивая шестнадцати цилиндровым четырехтактным двигателем. Индикация результатов осуществляется на четырех разрядном цифровом индикаторе.

После подачи напряжения питания — устройство сразу начинает фиксировать обороты. Однократное нажатие кнопки — вызовет индикацию установленных количества импульсов на 1 оборот (по умолчанию задается два импульса на один оборот, что подходит для четырех тактного четырех цилиндровому двигателю). На экране будет высвечиваться значение Р-2,0. Вторичное нажатие кнопки, сделает возможным выбор всех допустимых значений — от 0,5 до 8 импульсов на один оборот. После выбора необходимого количества импульсов, через пять секунд — прибор запишит ваш выбор в память EEPROM (т.е. при последующем включении прибора, не требуется опять задовать количество импульсов). Устройство само перейдет в режим измерения оборотов с вновь заданным количеством импульсов.

Рисунок печатной платы для программы Sprint Layout и прошивку контроллера можно скачать по ссылке выше.

Как сделать тахометр своими руками

Прежде чем делать тахометр своими руками, необходимо понять особенности этого устройства. Прибор служит для измерения количества оборотов силового агрегата во время движения. Эта информация выводится на дисплей, размещенный на приборной панели или специальном экране. Рассмотрим принцип работы тахометра и способы изготовления его самостоятельно.

Как сделать тахометр своими руками

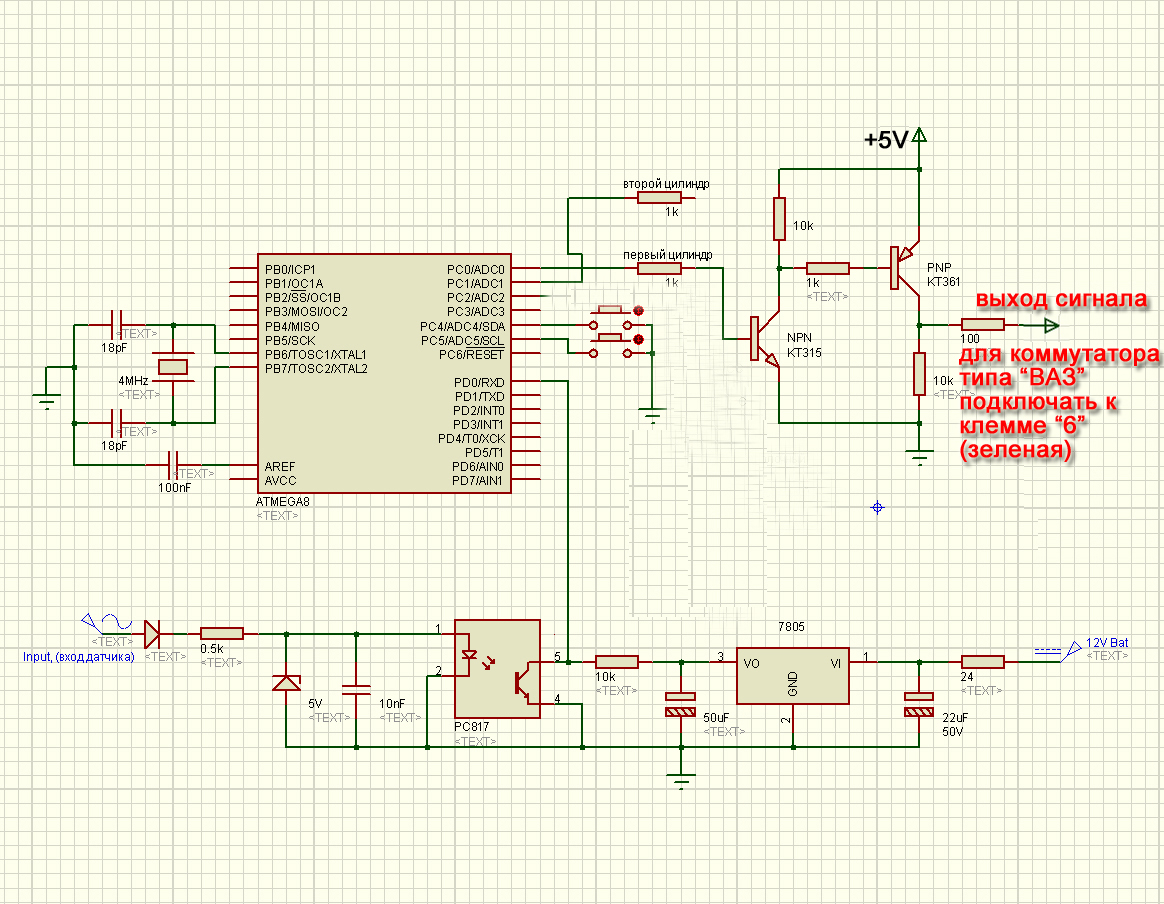

Используем микроконтроллер

Чтобы сделать тахометр своими руками на базе микроконтроллера, потребуются следующие детали:

  • Непосредственно микроплата, подойдет схема Arduino.
  • Комплект резисторов.
  • Для светодиодного варианта потребуется LED-элемент.
  • Диоды (инфракрасный и фотоаналог).
  • Монитор. Например, LCD-дисплей.
  • Регистр сдвига типа 74HC595.

В рассмотренном далее способе применяется не щелевой, а оптический регулятор. Это позволит избежать проблем с толщиной ротора, количество лопастей не будет сказываться на показаниях, а также появится возможность считывать информацию об оборотах барабана.

Этапы работ

Ниже приведена пошаговая инструкция, как сделать тахометр своими руками на базе микроконтроллера:

  1. Для начала мелкозернистой наждачной бумагой обрабатывается световой и фотодиод до тех пор, пока они не примут плоскую форму.
  2. Изготавливается аналогичный элемент в виде полоски, затем обе детали соединяются при помощи клея и окрашиваются в черный колер.
  3. На дальнейшем этапе монтируются диоды, к ним припаиваются провода.
  4. Критические значения резисторов могут разниться, в зависимости от применяемого фотодиода. Чувствительность контроллера позволит скорректировать потенциометр.
  5. Изучив схему автомобильного светодиодного тахометра можно понять, что в ней предусмотрен регистр сдвига на восемь разрядов. Кроме того, схема включает в себя жидкокристаллический дисплей. Для фиксации лампочки в корпусе проделывается небольшое отверстие.
  6. На завершающей стадии потребуется припаять резистор (270 Ом) к диоду, затем вмонтировать его в гнездо. Контроллер вводится в кубическую трубку, что обеспечивает добавочную прочность приспособлению.

Как сделать тахометр своими руками

Делаем простой тахометр своими руками

Для изготовления этого прибора в качестве основы берется микрокалькулятор. Такой вариант подойдет тем, у кого имеются проблемы с элементной базой. Стоит отметить, что подобное приспособление не обеспечивает 100-процентной точности, а также тахометр не будет транслировать на дисплее количество вращений в минуту. Тем не менее калькулятор – это неплохая альтернатива другим устройствам по счету сигналов.

Для изготовления сигнального регулятора используются индуктивные или аналогичные им контроллеры. При вращении диска на дисплее отображается один сигнал после каждого оборота. Контакты в этот момент должны быть разомкнуты. Они замыкаются, когда узел минует дисковый зубец. Рассматриваемый тахометр (своими руками, как мы видим, сделать его достаточно просто) этого типа подходит отлично для тех случаев, когда замеры проводятся редко. Тем, кто хочет установить регулярный контроллер скорости, лучше остановить свой выбор на более надежных приборах.

Эксплуатация

Простейший тахометр, своими руками изготовленный на базе калькулятора, работает после припайки контактов к кнопке сложения вычислительной машины.

Замер скорости вращения оборотов выполняется следующим образом:

  1. Включается микрокалькулятор.
  2. Синхронно активируются клавиши «+9raquo; и «19raquo;.
  3. Гаджет запускается и на нем производится замер. Чтобы обеспечить точность показаний, одновременно с калькулятором следует включить секундомер.
  4. Выждите 30 секунд, а затем посмотрите на экран. На нем должно появиться соответствующее значение.
  5. Этот показатель и является числом оборотов за 30 секунд. Умножив цифру на два, получаем количество вращений в минуту.

Как сделать тахометр своими руками

Аналоговый вариант

Электронный тахометр, своими руками сделанный для дизельного или бензинового двигателя, ориентирован на преобразование электронного импульса и транспортировки его на устройство индикации. В отличие от данного прибора, цифровые модели преобразовывают аналоговый импульс в некую последовательность нулей и единиц, которая считывается и расшифровывается контроллером.

В комплектацию аналоговых тахометров входят следующие элементы:

  • Микроплата, предназначение которой – преобразование аналоговых импульсов.
  • Проводка, соединяющая все элементы приспособления.
  • Шкала, служащая для демонстрации показателей.
  • Стрелка, которая оказывает на действующее значение.
  • Специальная катушка с осью, обеспечивающая корректную работу стрелки.
  • Считывающий прибор типа индуктивного контроллера.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации показаний.
  • Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата для обнуления информации.
  • Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
  • Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Как сделать тахометр своими руками

Механическая модификация

Механический автомобильный тахометр, своими руками сделанный, не требует питания и управляющих схем. На валу жестко фиксируется магнит постоянного типа. При его вращении создается вихревое поле, которое увлекает за собой специальную емкость из магнитного материала. Вращению чащи создает сопротивление спиральная пружина. Чем больше скорость вращения, тем активнее отклоняется вал, оснащенный стрелкой.

Основное преимущество механического приспособления – это простота конструкции и отсутствие необходимости в получении электрического питания. Среди минусов можно отметить высокую погрешность и смещенный нижний предел измерений. Стоит отметить, что при малых оборотах стрелка не отклоняется.

Диагностика

Сделанный своими руками тахометр также может выйти из строя. Для выявления причины неполадки потребуется провести диагностику. В транспортных средствах, оборудованных интерфейсом OBD II, проверка производится с использованием сканера. Кроме того, электронное приспособление можно проконтролировать при помощи любого генератора импульсов. Оптимальным вариантом станет заведомо исправный прибор, осциллограф либо частотомер.

Как сделать тахометр своими руками

Механический аналог диагностируют посредством дрели или шуруповерта. При наличии регулятора оборотов проверку провести проще. Хвостовая часть троса фиксируется в патроне, а корпус устройства жестко закрепляется.

Отремонтировать рассматриваемое приспособление не очень сложно. Самым тяжелым для починки экземпляром является модуль электрической схемы. После локализации неисправности, потребуется заменить дефектный элемент. Как правило, чаще всего из строя выходит проводка, контакты индикатора, датчик, магнитик на коленчатом вале.

С механическим вариантом все намного проще. Достаточно заменить деталь, вышедшую из строя на новую запчасть. С такими тахометрами автомобили имеют большой пробег и относятся к сильно подержанным транспортным средствам. Следовательно, найти элемент будет несложно на автомобильном рынке или на разборке. После ремонта подключение прибора не требует калибровки.

Как сделать тахометр своими руками

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

Как сделать тахометр своими руками

В заключение

Сделать своими руками автомобильный тахометр вполне реально, если наличествуют элементарные познания в электротехнике и желание. Все, что потребуется – это готовая схема, паяльник и основные детали. Займет работа не более двух дней вместе с демонтажем и установкой. Вы может выбрать изделие по своим потребностям: от простого прибора на базе калькулятора или более продвинутого тахометра на основе схемы ARDUINO. Прежде чем приступать к работе, изучите принцип работы штатного устройства на вашем автомобиле.

Как сделать тахометр своими руками

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Как сделать тахометр своими руками

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как сделать тахометр своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как сделать тахометр своими руками

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Как сделать тахометр своими руками

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Как сделать тахометр своими руками

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

  • турбина самолета
  • вал корабельной силовой установки
  • генераторы электростанций
  • фрезерные и токарные станки высокой точности
  • буровые установки
  • приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе.
Любой тахометр состоит из двух частей:

  1. Датчик вращения снимает показания с вала – объекта измерения
  2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

Как сделать тахометр своими руками
На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод. Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения.
Как сделать тахометр своими руками
У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем.
Как сделать тахометр своими руками
На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала. Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость. Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент. Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке. Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором. Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру.
Как сделать тахометр своими руками
Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов.
Как сделать тахометр своими руками
Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров. Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог:
Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных. Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.
